一、什么是陶瓷基板、鋁基板？

1、陶瓷基板是指銅箔下直接鍵合到氧化鋁（AI2O3）或氧化鋁（ALN）陶瓷基片表面（單面/雙面）上的特殊工藝板。所制成的超薄符合基板具有優良電絕緣性能，高導熱特性，優異的軟釬焊性和高的附著強度，并能想PCB板一樣能刻蝕出各種圖形，具有很大的載流能力。因此，陶瓷基板已成為大功率電力電子電路結構技術和互連技術的基礎材料。

2、鋁基板是一種具有良好散熱功能的金屬基覆銅板，一般單面板由三種結構組成，分別是電路層、絕緣層和金屬層。用于高端產品上使用的也有設計為雙面板，電路層、絕緣層、鋁基、絕緣層、電路層。極少數應用為多層板，可以有普通的多層板與絕緣層、鋁基貼合而成。

二、陶瓷基板和鋁基板的組成及工作原理如何？

1、陶瓷基板

因?yàn)樘沾删哂薪^緣的優點，因此陶瓷基板由電路層和金屬基層組成，省去了絕緣層，器件運行時所產生的幅的熱量直接由金屬基層將熱量傳遞出去，達到對器件的散熱。

2、鋁基板

鋁基板有電路層、絕緣層和金屬基層組成。功率器表面貼裝在電路層，器件運行時產生的熱量通過絕緣層快速傳導到金屬層，然后由金屬層將熱量傳遞出去，從而實現對器件的散熱。

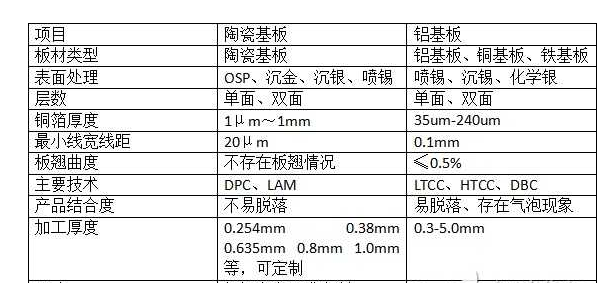

三、陶瓷基板和鋁基板的參數對比

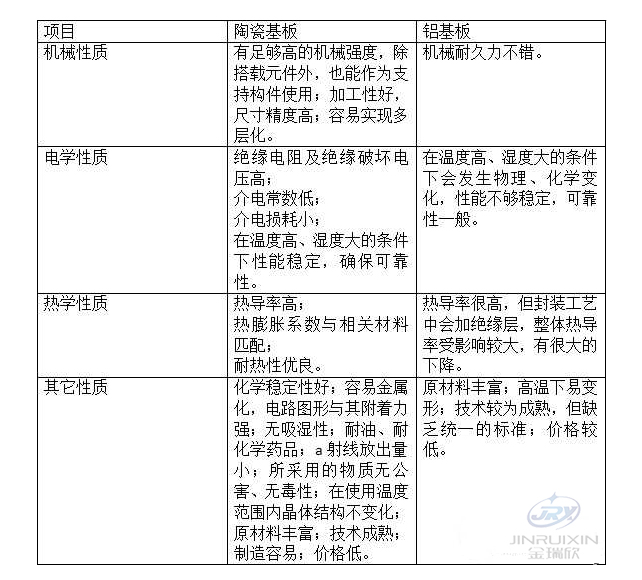

四、陶瓷基板和鋁基板的性能比較

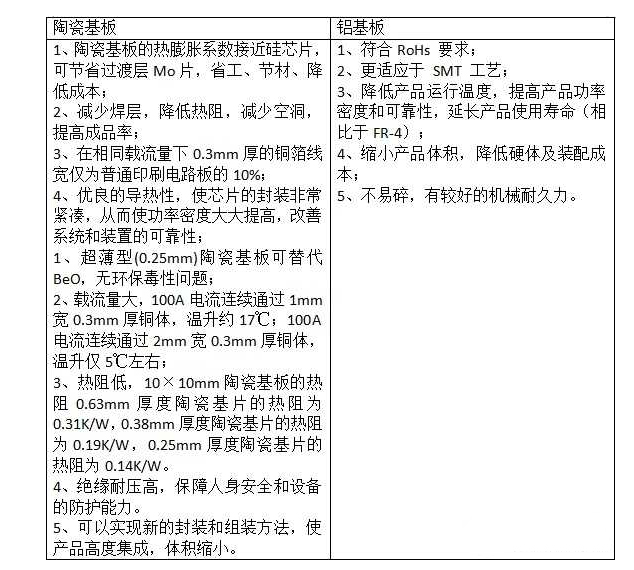

五、陶瓷基板和鋁基板的優勢比較

六、陶瓷基板和鋁基板的應用領域舉例

1、陶瓷基板

（1）大功率電力半導體模塊；半導體制冷器、電子加熱器；功率控制電路，功率混合電路。

（2）智能功率組件；高頻開關電源，固態續電器。

（3）汽車電子，航天航空及軍用組件。

（4）太陽能電子板組件；電信專用通訊交換機，接收系統；激光燈工業電子。

（5）醫療設備、傳感器領域。

2、鋁基板

（1）音頻設備：輸入、輸出放大器、平衡放大器、音頻放大器、前置放大器、功率放大器等。

（2）電源設備：開關調節器、DC/AC轉換器、SW調整器等。

（3）辦公自動化設備：電動機驅動器等。

（4）通訊電子設備：高頻增幅器、率波器、發報電路等。

（5）汽車：電子調節器、點火器、電源控制器等。

（6）電腦：CPU板、軟碟驅動器、電源裝置等。

（7）功率模組：換流器、固體鎖電器、整流電橋等。
