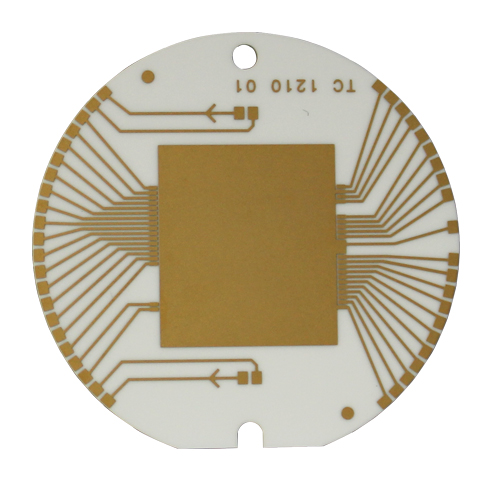

DPC工藝的陶瓷電路板鍍金工藝詳解

1. 應用介紹

DPC（Direct Plated Copper，直接鍍銅）工藝是一種用于陶瓷基板（如Al2O3、AlN、Si3N4等）的高精度電路加工技術。鍍金工藝是在DPC制程的最后環節，通過化學鍍或電鍍方式在銅線路表面沉積一層金（Au），以提升電路板的性能與可靠性。

核心特點：

l高精度：通過光刻和蝕刻工藝實現微米級線路（線寬/線距可達20μm以下）。

l高導熱性：陶瓷基板（如AlN導熱率≥170 W/m·K）結合鍍金層，適合高功率場景。

l多層互聯：通過鍍金實現層間垂直導通（如激光鉆孔+填孔鍍金）。

鍍金工藝作用：

l保護銅層免受氧化和腐蝕。

l提供低電阻、高穩定性的接觸界面。

l改善焊接性能（金層與焊料兼容性更好）。

2. 應用場景

① 高頻/大功率電子

l5G/6G射頻模塊：鍍金層降低信號傳輸損耗（趨膚效應下，金的導電性優于銅）。

l激光器/LED封裝：金層反射率＞95%，提升光效（如VCSEL激光芯片封裝）。

② 高溫/高可靠場景

l航空航天電源模塊：鍍金電路在-55℃~300℃保持穩定（如衛星電源控制器）。

l新能源汽車：IGBT驅動板鍍金耐受發動機艙高溫高濕環境。

③ 精密傳感器與醫療

lMEMS壓力傳感器：金層抗生物腐蝕，用于植入式醫療設備。

l半導體測試探針卡：鍍金觸點確保百萬次接觸穩定性（接觸電阻＜10mΩ）。

④ 軍工與極端環境

l雷達T/R組件：鍍金層耐鹽霧（通過MIL-STD-883標準）。

l深海探測器：金層在高壓腐蝕性環境中保持導電性。

3. 功能介紹

① 電性能優化

l降低接觸電阻：金表面電阻率2.44μΩ·cm，比銅（1.68μΩ·cm）氧化后低2個數量級。

l高頻適配性：10GHz下鍍金線路損耗比氧化銅低30%。

② 可靠性增強

l耐腐蝕性：通過96小時鹽霧測試（ASTM B117），而裸銅2小時即氧化。

l抗氧化性：金層在200℃空氣中1000小時無性能衰減。

③ 工藝兼容性

lWire Bonding：金絲鍵合拉力＞8g（銅表面僅3-5g）。

l芯片貼裝：Au80Sn20焊料潤濕角＜15°，實現空洞率＜5%的焊接。

④ 微型化支持

l鍍金層厚度可控（0.05-1μm），支撐0201尺寸元件貼裝。

l金層表面粗糙度Ra＜0.1μm，適合倒裝芯片（Flip-Chip）工藝。

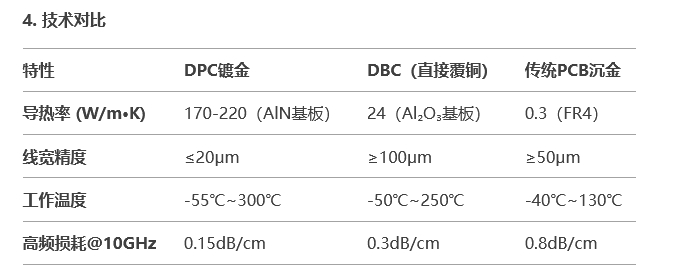

4. 技術對比

5. 發展趨勢

超薄金層技術：原子層沉積（ALD）實現5nm級金層，降低成本30%。

局部選擇性鍍金：激光活化區域鍍金，節省貴金屬用量（如僅BGA焊盤鍍金）。

復合鍍層：Au/Pd/Ni疊層結構，提升耐磨損性能（摩擦壽命延長5倍）。

通過鍍金工藝的優化，DPC陶瓷電路板在5G通信、功率半導體封裝等領域正逐步替代傳統封裝方案，成為高可靠電子系統的核心載體。
