  • 1mm氮化鋁陶瓷基板覆銅
  • 1mm氮化鋁陶瓷基板覆銅

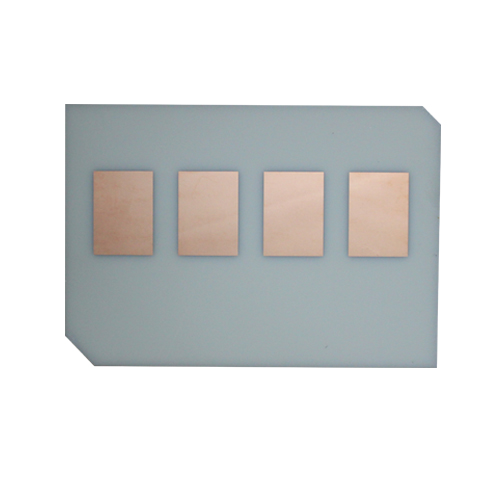

1mm氮化鋁陶瓷基板覆銅

層數:1層
板厚:1mm
所用板材:氮化鋁
銅厚:35UM
工藝特點:AMB工藝
其他:防氧化處理
尺寸:100*70mm
編號:13757/12758

立即咨詢立即咨詢
聯系熱線 4000-806-106

一、氮化鋁陶瓷線路板的核心作用



高效散熱
氮化鋁(AlN)陶瓷的導熱率高達 170-220 W/(m·K)(遠高于普通FR-4材料的0.3 W/(m·K)或氧化鋁陶瓷的24 W/(m·K)),能快速將高功率電子器件的熱量導出,避免因過熱導致的性能衰減或失效。



高頻信號傳輸
介電常數低(≈8.8)、介電損耗小(<0.001),適用于 高頻電路(如微波射頻),減少信號延遲和失真。



高溫穩定性
耐高溫(熱膨脹系數≈4.5×10的負6次方/℃,與硅芯片接近),可在 -50℃~1000℃ 環境下穩定工作,避免熱應力導致的材料開裂。



高絕緣性
電阻率>10的14次方 Ω·cm,保障高壓或高功率場景下的電路安全。

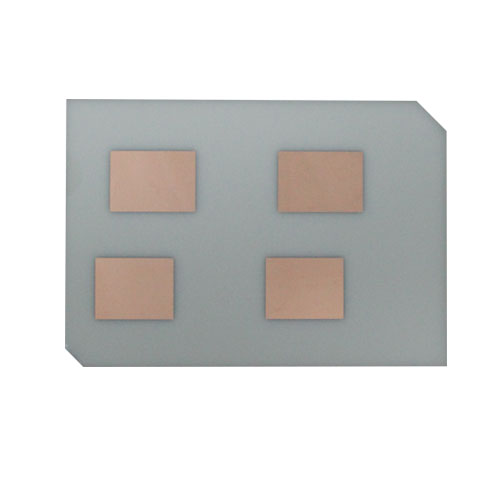

氮化鋁陶瓷覆銅板



二、典型應用產品及領域



大功率電子器件



lLED照明:高功率LED芯片基板(如汽車大燈、工業照明)。

lIGBT模塊:電動汽車、軌道交通的功率控制模塊。

l半導體激光器:光纖通信、醫療激光設備散熱基板。





高頻/微波電子設備



l5G通信:基站射頻功放模塊、毫米波天線。

l雷達系統:軍用/民用雷達高頻電路。

l衛星通信:低損耗信號傳輸基板。



高溫/惡劣環境設備



l航空航天:發動機控制系統、航天器電子設備。

l汽車電子:電動汽車電驅系統、電池管理模塊。

l工業設備:電力電子變壓器、高溫傳感器。



精密儀器



l醫療設備:CT機X射線管、高頻手術刀電路。

l半導體測試:探針卡、晶圓測試載板。



三、選擇氮化鋁陶瓷線路板的根本原因

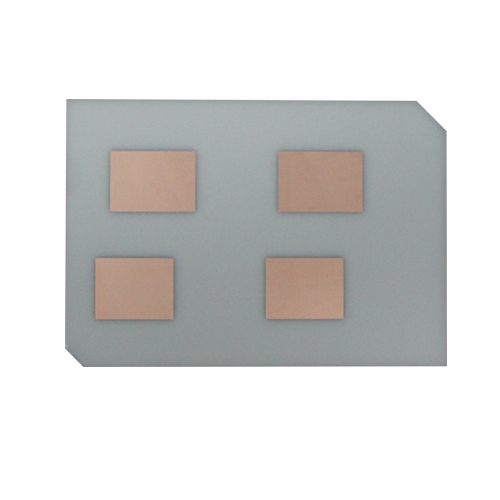

氮化鋁覆銅陶瓷板



對比傳統材料的劣勢突破



l對比FR-4(環氧樹脂):
FR-4導熱差(0.3 W/(m·K)),無法滿足高功率散熱需求。

l對比氧化鋁(Al?O?):
氧化鋁導熱率(24 W/(m·K))僅為氮化鋁的1/7,且熱膨脹系數更高(7×10的負6次方/℃)。

l對比氧化鈹(BeO):
氧化鈹導熱率(280 W/(m·K))更高,但劇毒且成本極高,氮化鋁更安全環保。



性能與成本的平衡



氮化鋁的綜合性能(導熱、絕緣、機械強度)優于多數陶瓷材料,同時成本低于氧化鈹,適合大規模工業應用。



厚度的特殊意義



l散熱效率:1mm厚度在保證機械強度的同時,減少熱阻,提升散熱速度。

l輕量化設計:比金屬基板(如銅)更輕,適合航空航天等對重量敏感的場景。

l高頻適應性:薄板厚降低寄生電容,優化高頻信號傳輸。



四、典型應用案例



l電動汽車逆變器:
使用1mm氮化鋁基板作為IGBT散熱載體,將模塊工作溫度降低20-30℃,提升能效和壽命。

l5G基站GaN功放模塊:
氮化鋁基板解決高頻發熱問題,保障信號穩定性。

l工業激光切割機:
用于CO2(二氧化碳)激光器電路散熱,避免高溫導致的光束漂移。



五、未來趨勢

隨著 第三代半導體(SiC、GaN) 的普及,高功率密度器件對散熱需求激增,氮化鋁陶瓷線路板將在以下領域持續擴展:

l新能源:光伏逆變器、儲能系統。

l人工智能:AI芯片散熱載板。

l6G通信:太赫茲頻段電路基材。

總結:1mm氮化鋁陶瓷線路板是 高功率、高頻、高溫場景下的理想選擇,其材料特性完美平衡了散熱、信號完整性和可靠性需求,在高端電子領域具有不可替代性。
