電路板研發出來后投入打樣生產，研發設計需要需要嚴格遵循pcb電路板的設計要求，一下是小編整理的四個方面以及心得體會：

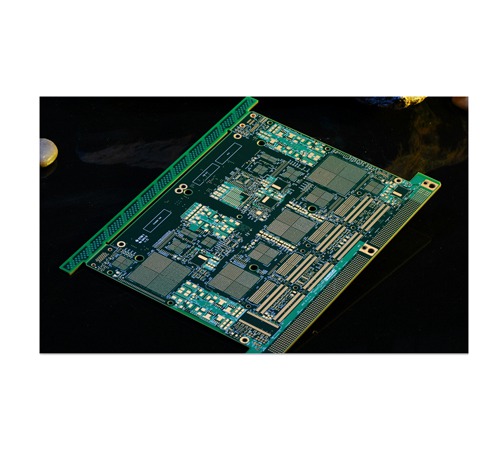

1、可靠

這是PCB設計中較高一層的要求。連接正確的電路板不一定可靠性好，例如板材選擇不合理，板厚及安裝固定不正確，元器件布局布線不當?shù)榷伎赡軐е翽CB不能可靠地工作，早期失效甚至根本不能正確工作。再如多層板和單、雙面板相比，設計時要容易得多，但就可靠而言卻不如單、雙面板。從可靠性的角度講，結構越簡單，使用面越小，板子層數越少，可靠性越高。

2.正確

    這是印制板設計最基本、最重要的要求，準確實現電原理圖的連接關系，避免出現“短路”和“斷路”這兩個簡單而致命的錯誤。這一基本要求在手工設計和用簡單CAD軟件設計的PCB中并不容易做到，一般的產品都要經過兩輪以上試制修改，功能較強的CAD軟件則有檢驗功能，可以保證電氣連接的正確性。

    3、合理

    這是PCB設計中更深一層，更不容易達到的要求。一個印制板組件，從印制板的制造、檢驗、裝配、調試到整機裝配、調試，直到使用維修，無不與印制板的合理與否息息相關，例如板子形狀選得不好加工困難，引線孔太小裝配困難，沒留試點高度困難，板外連接選擇不當維修困難等等。每一個困難都可能導致成本增加，工時延長。而每一個造成困難的原因都源于設計者的失誤。沒有絕對合理的設計，只有不斷合理化的過程。它需要設計者的責任心和嚴謹?shù)淖黠L，以及實踐中為斷總結、提高的經驗。

    4、經濟

    這是一個不難達到、又不易達到，但必須達到的目標。說“不難”，板材選低價，板子尺寸盡量小，連接用直焊導線，表面涂覆用最便宜的，選擇價格最低的加工廠等等，印制板制造價格就會下降。但是不要忘記，這些廉價的選擇可能造成工藝性，可靠性變差，使制造費用、維修費用上升，總體經濟性不一定分理處，因此說“不易”?！氨仨殹眲t是市場競爭的原則。競爭是無情的，一個原理先進，技術高新的產品可能因為經濟性原因夭折。

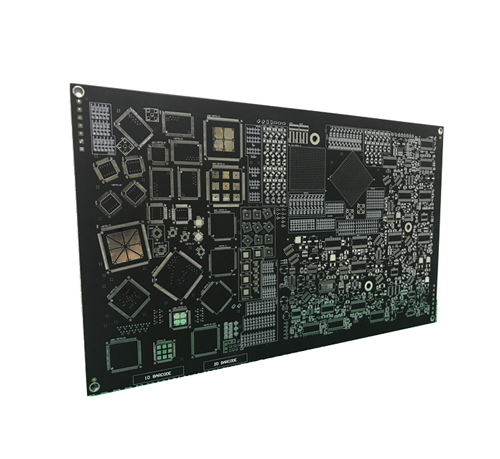

    體會：

1、選擇好接地點：小小的接地點不知有多少工程技術人員對它做過多少論述，足見其重要性。一般情況下要求共點地，如：前向放大器的多條地線應匯合后再與干線地相連等等?，F(xiàn)實中，因受各種限制很難完全辦到，但應盡力遵循。這個問題在實際中是相當靈活的。每個人都有自己的一套解決方案。如能針對具體的電路板來解釋就容易理解。

2、要有合理的走向：如輸入/輸出，交流/直流，強/弱信號，高頻/低頻，高壓/低壓等，它們的走向應該是呈線形的(或分離)，不得相互交融。其目的是防止相互干擾。最好的走向是按直線，但一般不易實現，最不利的走向是環形，所幸的是可以設隔離帶來改善。對于是直流，小信號，低電壓PCB設計的要求可以低些。所以“合理”是相對的。

    3、線條有講究：有條件做寬的線決不做細；高壓及高頻線應園滑，不得有尖銳的倒角，拐彎也不得采用直角。地線應盡量寬，最好使用大面積敷銅，這對接地點問題有相當大的改善。

4.合理布置電源濾波/退耦電容：一般在原理圖中僅畫出若干電源濾波/退耦電容，但未指出它們各自應接于何處。其實這些電容是為開關器件(門電路)或其它需要濾波/退耦的部件而設置的，布置這些電容就應盡量靠近這些元部件，離得太遠就沒有作用了。有趣的是，當電源濾波/退耦電容布置的合理時，接地點的問題就顯得不那么明顯。

5、有些問題雖然發生在后期制作中，但卻是PCB設計中帶來的，它們是：過線孔太多，沉銅工藝稍有不慎就會埋下隱患。所以，設計中應盡量減少過線孔。同向并行的線條密度太大，焊接時很容易連成一片。所以，線密度應視焊接工藝的水平來確定。 焊點的距離太小，不利于人工焊接，只能以降低工效來解決焊接質量。否則將留下隱患。所以，焊點的最小距離的確定應綜合考慮焊接人員的素質和工效。焊盤或過線孔尺寸太小，或焊盤尺寸與鉆孔尺寸配合不當。前者對人工鉆孔不利，后者對數控鉆孔不利。容易將焊盤鉆成“c”形，重則鉆掉焊盤。導線太細，而大面積的未布線區又沒有設置敷銅，容易造成腐蝕不均勻。即當未布線區腐蝕完后，細導線很有可能腐蝕過頭，或似斷非斷，或完全斷。所以，設置敷銅的作用不僅僅是增大地線面積和抗干擾。
